mtk 无送话送话小必杀

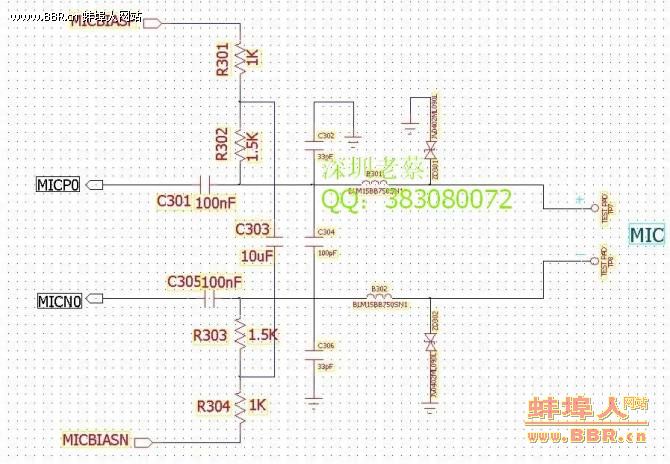

图 1 送话电路
一．mtk送话电路：其实很简单的！只要你看懂图上的七个小件就可以算是以后mtk没有送话或者送话小都能搞定了！在mtk的电路上这七个小件分别是《比如图1说》：r301是1k的电阻r302是1.5k的电阻 （0402）r303是1.5k的电阻 （0402）r304是1k的电阻 （0402）c303 一般是4.7uf或者是10uf的电容（0603）c301 是100nf的电容 （0402） c305是100nf的电容 （0402） 如图1: 的 四个脚位的功能
micbiasps 意思是 偏置电压正 。
micpo 意思是 受话电路的正极
micno 意思是 受话电路的负极
micbiasn 意思是 偏置电压负
二．
我们来说下mtk送话电路的摆件，如图2上的摆件,只要你找出一个0603《我们见到板上很多的小电阻电容那就是0402指的是长和宽电容见的是0402 0603 0805等》或者是0805的大电容就是图2的那个c303 只要找到它其它那六个0402的小件就不难找到了，根据mtk方案公司在写手机板的都会把这七个小件放在一起的，一般摆的位置都是在cpu旁边或者在咪头的旁边 。主要是放在一起是为了送话电路声音比较清晰和线不用啦得太远怕被影响
图 2 送话板上的小件图
三．提示：下面的图3的 ①：micbiasps ②：micbiasn ⑤：micpo ⑥：micno
1，怎么样量出来c303呢？？首先我们把万用表调到蜂鸣档位黑笔接地去红笔去量cpu旁边或者是再咪头到cpu之间的位置上的0603或者0805的大电容，为什么这样量呢？因为在手机电路上像0603这么大的电容很少是不接地的，在mtk手机上一台机最多只有3个这样二边都不接地的一般手机就只有一个这样电容，就是送话的c303 《电容一般都是一边接地的》看图1上的送话电路的c303是二边都没有接地的，量那些0603 0805的大电容，如果电容一边接地的，那个肯定不是送话电路的c303，量出来二边都不接地的大电容后我们怎么样来确定是否送话电路的呢？
2，确定量出来的是否送话电路的c303 ？？记得先把送话器拆了。把万用表调到2k档位，黑笔放在焊送话器的正负极上都可以，红笔再放去刚刚量出来没有接地的大电容上二边如图3 的 ③ ④如果万用表没有阻值就代表不是那个电容了。如果万用表显示1.4xx那就代表你找到送话的七小件了。因为送话器到那个c303电容是通过个1.5k的电阻（r302），我们再量下送话器的另一边，也是一样的，再把万用表调到蜂鸣黑笔量下送话器正极会通到大电容旁边的一个的0402的电容上和一个0402的电阻上。如图1的c301和r302，r302的另一边就是接大电容，因为送话电路上还有别的0402电容，我们也可以来量下我们量的到底是不是c301，很简单也是量下通送话器的电容看看他的另一边是否接地了，要是接地的那就不是图上说的的c301.如果另一边没有接到也没有接别的小件的就是那个c301了。 量c305方法是一样的量发。但是黑笔要放到送话器的负极了。就下来我还没有量到图的r301 r304 我们就在大电容下手，万用表打到蜂鸣档黑笔点电容的一边如图3的③或者④，红笔就点旁边的小电阻会通到二个小电阻。我们再把万用表打到2k量下这二个电阻的阻值黑笔还是放在电容上红笔去量刚刚那二个小电阻的另一边，如果是1.5k的就是通送话器的，如果是1k的就是通cpu了。同样方法量出来另外二个小电阻
四．维修无送话或者送话声音小
七小件我们都可以量出来了，接下来就维修无了，如果是没送话的我们先量下刚刚量出来的小件有没有跟cpu断线
1，我们把手机送话器拆掉后开机后在通电话的时候或者录音的时候 量电压，一般送话器的正极电压为：2.222v左右 负极：0.43v 左右.如果没有2.2v我们量下大电容是否也没有电压，如果电容有电压送话器上没有，那就代表电容到送话器上断线了或者r302坏了，我们可以飞线维修， 如果电容上还是没有电压我们可以试下借个2.8v的电压来看看有没有送话，方法是可以的，但声音肯定不怎么理想。 如果正负极都有1.2以上的电压，有可能是c303短路了，或者cpu有问题了.
2如果电压都正常了我们万用表打到蜂鸣档（在手机关机的状态）红笔接地来量（如图3）黑笔放在图中的①②⑤⑥看看那个没有阻值，如果图中的①②某个没有阻值了就（代表断线了）会影响送话声音小.如果⑤⑥某个没有阻值了就（代表断线了）会影响无送话。如果无阻值了我们可以从cpu飞线的，脚位如 图4
3.如果都有阻值了我们确定七小件都是好的了电压也是正常了，还是无送话或者送话小那我们就把接在送话器正负极的接地小件拆掉。如果还是无声音或者送话小那么就是软件或者cpu坏了

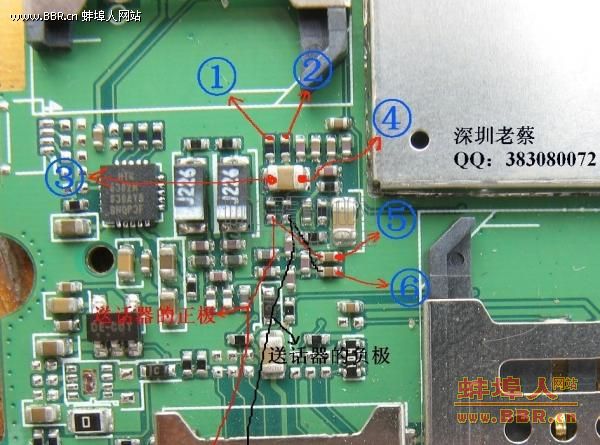

图 3 维修与量法
五，如果上面的都做了，cpu也换了，软件也写了，七小件也确定是ok的了 声音还是小我们还有好办法的，就是进工程模式下把送话器调到220看看，以前老的mtk机子工程模式指令是：*#3646633#
现在双卡双待的大部分指令是：*#353574411#
如果二个指令都进不了工程模式调的话，我们还有办法可以调大的，就是用我的刷机工具。调下就大了 o(∩_∩)o

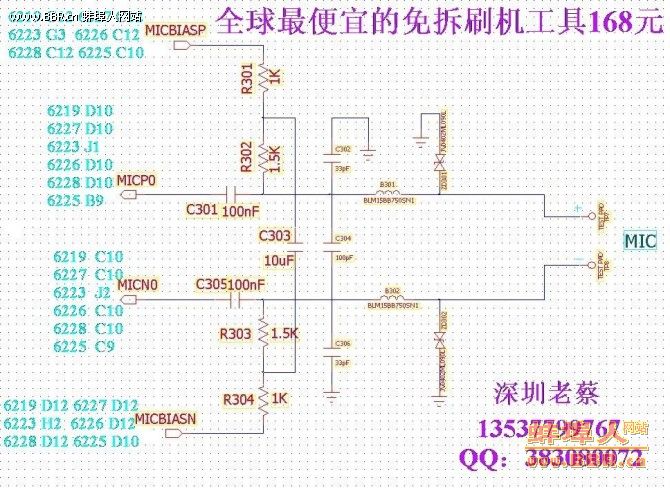

图 4 送话点路对各型号脚尾图
以上是mtk 各种型号cpu的送话电路对cpu脚位，这图只是台湾mtk研发公司建议方案公司用这些脚来做送话电路，方案公司是可以改的，所以这图是给大家参考的，
以下图是告诉大家七小件的摆件都是一起的来证明大家看

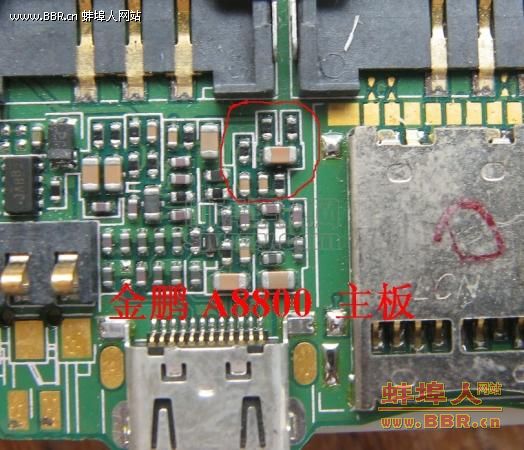

图 5 金鹏七小件的摆件

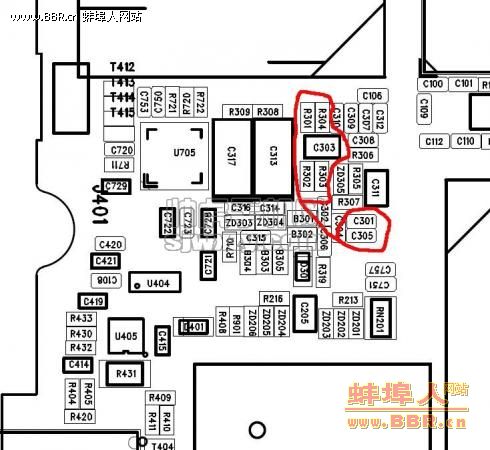

图 6 七小件的摆件
|
